第19回　RTP/RTCP概要

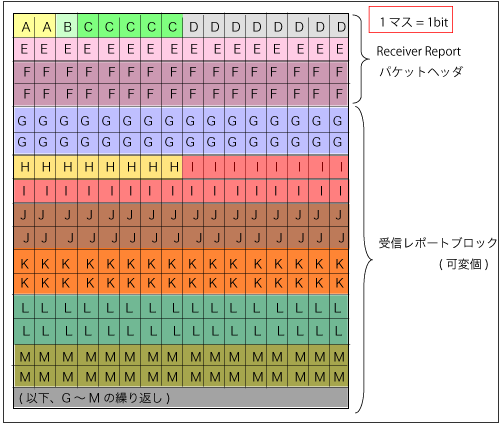

■Receiver Reportパケットの構造

		RTPのバージョン識別子。RTPパケットと同じく「2」が使用される。
		パディング設定フラグ。この部分が1となっていた時、Sencer Reportパケットにパディングバイトが追加されている。
		このSender Reportパケットに含まれる、受信レポートブロックの数。（上図のGの部分）
		RTCPパケット識別子。Receive Reportパケットは「201」が使用される。
		Receiver Reportパケットの長さ。
		Receiver Reportパケットを生成したSSRC識別子。
		受信レポートブロックを識別する為のSSRC識別子。
		前回のSender Report/Receiver Reportパケット送出後のパケット欠落率。
		累計パケット欠落数。
		前半16bitは、RTPのシーケンス番号が一周した回数。後半16bitは、最後に受信したRTPのシーケンス番号。
		RTPデータパケット間隔の遅延のゆらぎ（ジッタ）
		直近に受信したSender Reportパケット内のタイムスタンプ（Last Sender Report Timestamp：LSR）
		Sender Reportパケットを受信し、Receiver Reportパケットを送出するまでにかかった時間（Delay since Last Sender Report：DLSR）。
