2007年12月20日掲載

第19回　RTP/RTCP概要

■RTCPの構造

RTCPには、以下5つのRTCPパケットタイプが定義されている。

RTCPパケットタイプ	意味
Sender Report	送信側の送信状況を受信側に伝える為に使用する。
Receiver Report	受信側の受信品質を送信側に伝える為に使用する。
Source Description	受信者情報を送信側に通知する為に使用する。
BYE	送信側がセッションを終了した事を受信側に伝える。
Application Defined	アプリケーションが定義する任意のパケット。

以下、RTCPで主に使用される「Sender Report」「Receiver Report」パケットの構造について解説する。

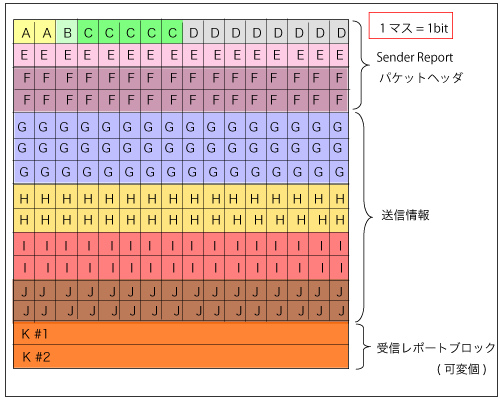

■Sender Reportパケットの構造

		RTPのバージョン識別子。RTPパケットと同じく「2」が使用される。
		パディング設定フラグ。この部分が1となっていた時、Sencer Reportパケットにパディングバイトが追加されている。
		このSender Reportパケットに含まれる、受信レポートブロックの数。 （上図のKの部分）
		RTCPパケット識別子。Sender Reportパケットは「200」が使用される。
		Sender Reportパケットの長さ。
		Sender Reportパケットを生成したSSRC識別子。
		このSender Reportを送出したNTP（Network Time Protocol）時刻。受信側のRTT（Round Trip Time：往復遅延時間）を計測する為に利用される。
		このSender Reportを送出したRTP時刻。単位はRTPヘッダのペイロードにより変化する。異なるメディア間の同期を取る為に使用される。
		このSender Reportパケットが生成された時点での、総送出RTPパケット数。
		このSender Reportパケットが生成された時点での、総送出RTPパケットバイト数。
		受信レポートブロック。RTPパケットの統計値を通知する為に使用される。
